広東愛晟電子科技有限公司が生産したNTCサーミスタチップは、応答速度が速く、精度が高い（±0.5%、±1%、±2%に達する）、信頼性が高く、ボンディング（（赤外線サーモパイル、IGBT、 サーマルプリントヘッド、半導体モジュールなど）、医療用温度測定、自動車用エアコン、温度センサーなど.

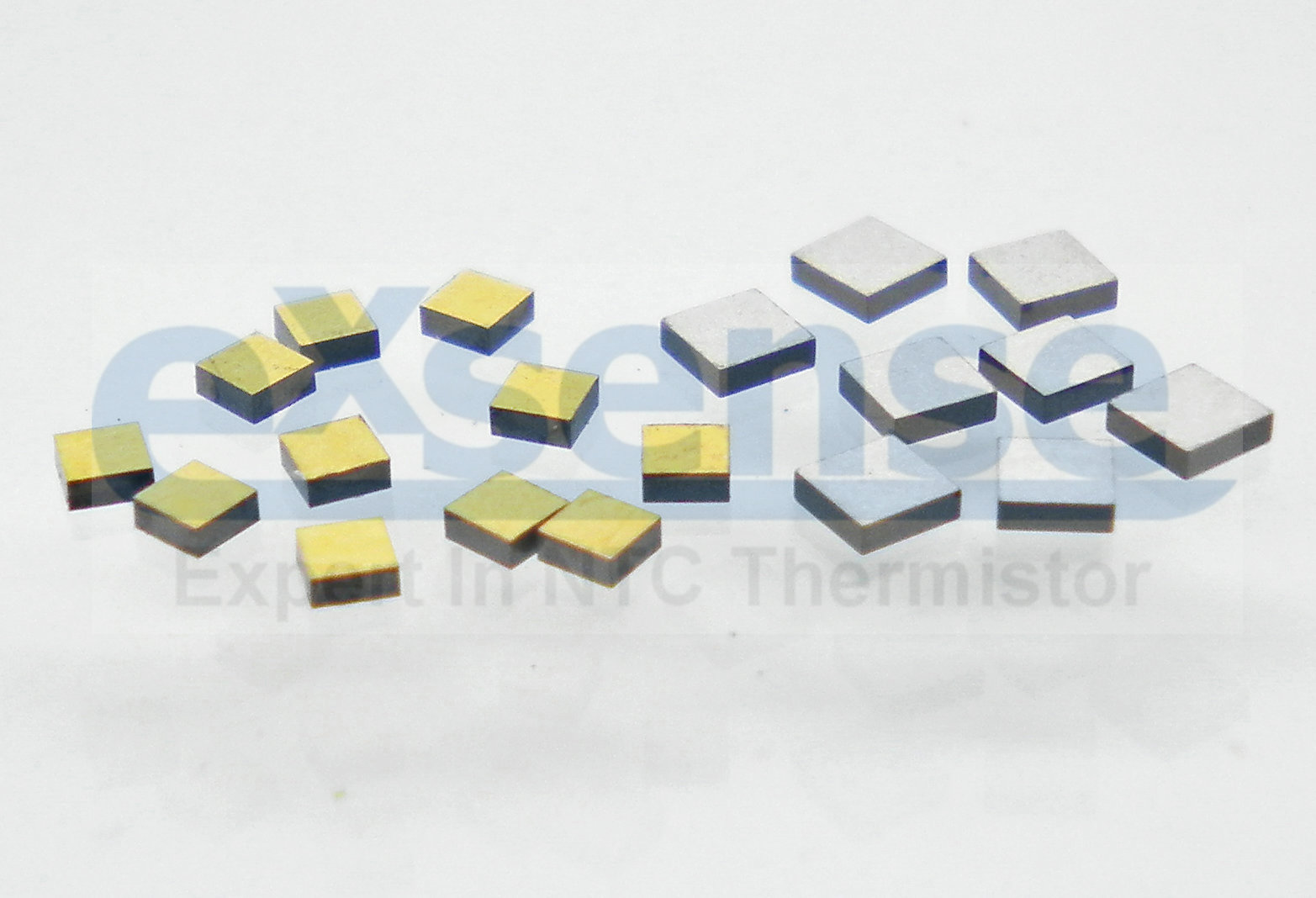

今日、愛晟電子新開発のNTCサーミスタチップを紹介します。これは、上部および下部の金属電極層が金電極と銀電極であることを特徴としています。 市場に出ているほとんどのNTCサーミスタチップと比較して、このチップには次の利点があります。

1.コストパフォーマンスが高い。 従来の両面金電極NTCチップと比較して、1つの金電極と1つの銀電極を備えたこのNTCサーミスタチップはより費用と使用効果が高くて、生産コストをに削減し効果がよくて、チップ生産効率を向上できます。

2. 接着効果が優れています。 このNTCサーミスタチップの金電極側面は金ワイヤボンディング（純金ワイヤまたは合金ワイヤ）に使用でき、その感度が高く、安定性が良いです。銀電極側面は銀ペースト半田に使用できます。信頼性が高く、反応速度が速いです。

3. 共焼一体化がチップの歩留まりと品質を向上させ、生産サイクルをよりよく短縮し、コストを削減する。

NTCサーミスタチップはの蔵と輸送の過程において、積み重ねるごとに高さが4箱を超えないようにします。チップは真空で酸化防止包装して保管しなければなりません。NTCチップ貯蔵の最適な室内温度は-10℃～40℃、相対湿度≤55%RHである。NTCチップの貯蔵環境は酸性、アルカリ性物質および腐食ガスまたは放射源がなく、光照射がある環境に保管されないようにしなければならない。輸送の過程で、NTCチップは汚損、雨、雪の直接または間接的な襲撃と機械的損傷を避けるべきです。

片面金電極＋片面銀電極を備えたNTCチップの動作温度範囲は-40℃~125℃で、耐熱サイクル能力が良好で、精度が高い（抵抗精度は±0.5%、±1%に達する、±2%に達する）、体積が小さい（サイズが最小で0.3*0.3 mmに達する）。このNTCサーミスタチップはIGBT、光通信、赤外線サーモパイル、サーマルプリントヘッド、統合モジュール、半導体モジュール、パワーモジュールなどで使用できます。
