耳垂電子体温計とNTCサーミスタ
2019/08/16 10:08:49

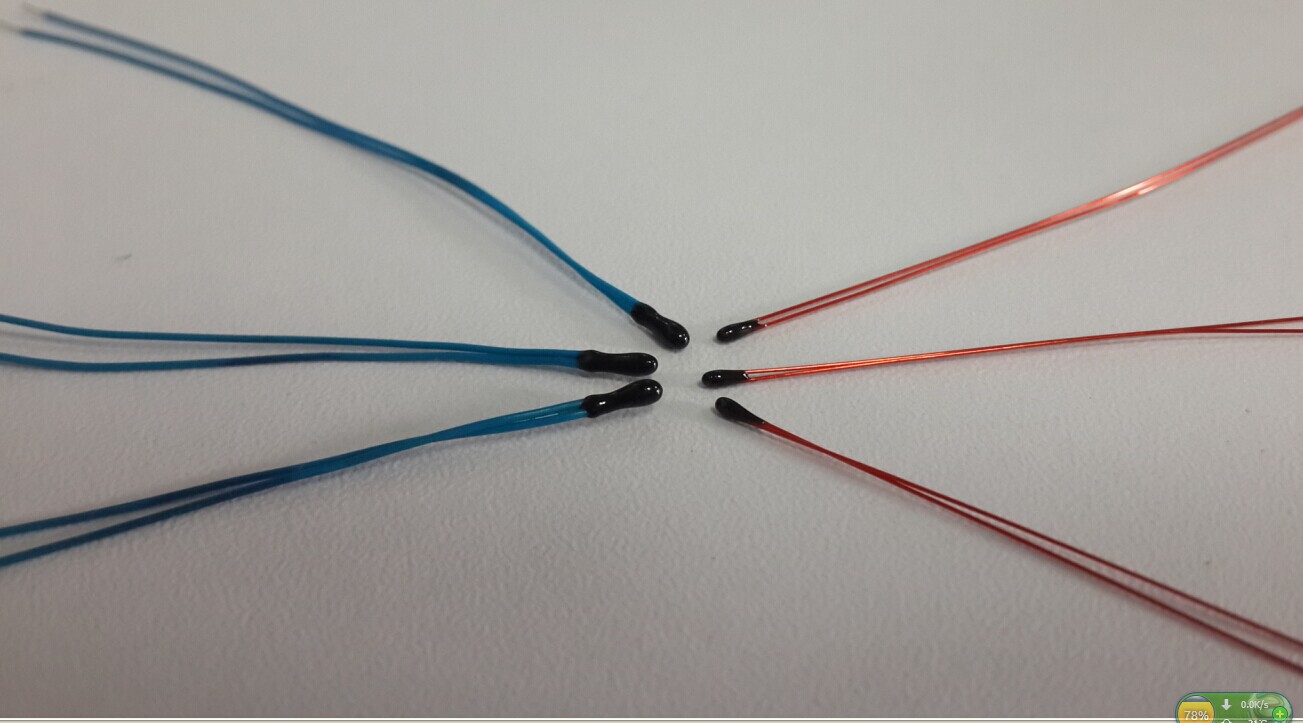

現在、市場でよく使われている体温計は水銀体温計、電子体温計、赤外線耳温銃体温計があります。その中で、水銀体温計は水銀を含んでいます。現在は一部の国が禁止使用されています。電子体温計は安いですが、測定時間は比較的長いです。普通は1~5分で測定します。赤外線耳温銃体温計は比較的短いです。普通は1~3秒で測定できますが、価格は比較的に高く、一般的に普及しにくいです。および。広東愛晟電子科技有限公司が生産したNTCサーミスタは電子体温計に広く使われています。



伝統的な電子体温計の熱伝導構造設計では、コア部品のNTCサーミスタは電子体温計の金属感温度計に取り付けられ、接着剤で固定されています。接着剤を利用して固定した弊害は、接着剤が乾き次第、金属感温頭とNTCサーミスタに断熱作用を与え、NTCサーミスタと金属感温頭内壁が急速に熱伝達を完成できなくなります。金属感温度が変化すると、熱エネルギーをNTCサーミスタに速く伝達できなくなります。そのため、熱伝導構造の欠陥により、既存の体温計は測定時間が長くなります。また、体温計の測定部位はわきの下、口腔、直腸の3種類があります。直腸の部位は体温を測るのが不便で、広く受け入れられにくいです。口の中で体温を測っても安全ではないし、衛生的でもないので、広く受け入れられにくいです。わきの下の部分で体温を測ると、電子体温計が外れて測定誤差が出やすいです。



上訴の技術問題を解決するために、耳垂電子体温計を紹介します。構成が簡単で、測定時間を短縮できます。また、人体の耳たぶの後ろの部分は、血液を脳に送る動脈に近く、体外で体温を測るには最適な部位です。この電子体温計は電源、温度収集モジュール、アナログ変換チップ、マイクロコントローラ、LCDディスプレイを含みます。電源は温度収集モジュール、アナログ変換チップ、マイクロコントローラとそれぞれ接続されています。温度収集モジュールには金属感温シートとNTCサーミスタの裸片が含まれており、NTCサーミスタは裸片をカプセル化せずに金属感温シートに接続されている。

耳垂電子温度計において、金属感温片を皮膚に密着させて体温を採集し、NTCサーミスタは裸片を封入せずに直接金属感温片と締結し、封止後のサーミスタは表層絶縁テープにより断熱欠陥が発生することを改善した。NTCサーミスタチップは金属感温シートの内壁にぴったり溶接されているので、短時間で熱平衡を達成し、より速く体温を測定できます。時間を節約し、コストも安いです。
