マイクロNTCサーミスタ
2019/08/23 10:08:26

従来の技術では、マイクロNTCサーミスタNTCチップの上、下電極層に、2本のシングルチップの直径が0.2 mmの銀メッキまたは錫メッキされた銅線を溶接してリードし、2本のリードの外に絶縁カバーを取り付ける。このような構造のサーミスタは、銅線のNTCチップ上の溶接点が小さいため、使用過程において、引線単株が力溶接点から外れたり、リードが根元から折れたりすることがよくあり、マイクロNTCサーミスタの使用に影響を与えます。一方、導線用の銅線は熱伝導率が高く、約4 W/cm.degです。これにより、NTCチップの熱容量が増大し、素子の熱時間定数が増加するので、サーミスタの熱応答速度が減少する。

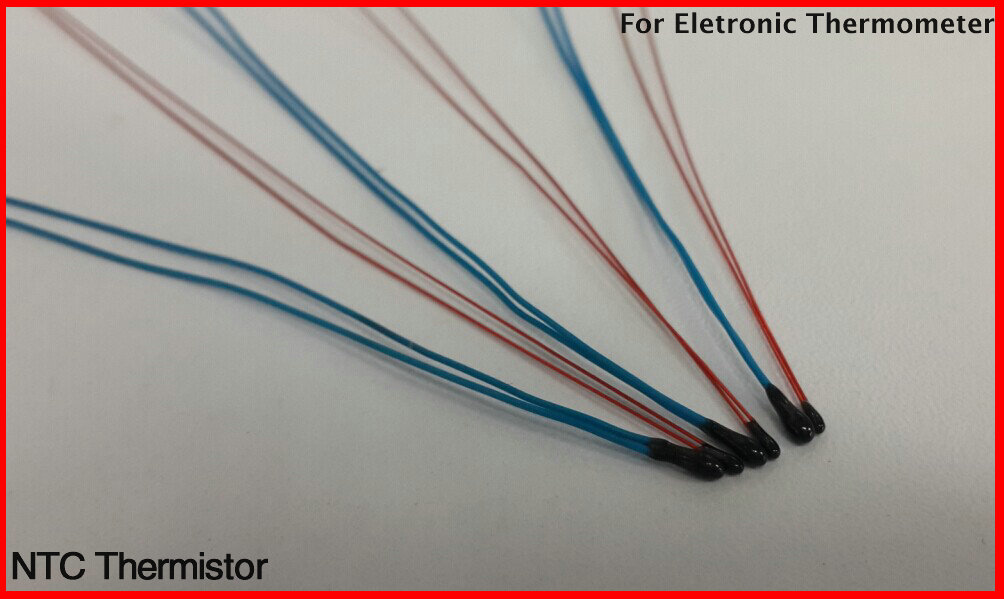

今日は、新しいタイプのNTCサーミスタを紹介します。このサーミスタは、既存の技術の不足を克服して、リード強度を増大させ、熱応答速度を高めることができます。このマイクロNTCサーミスタは、リードが二本、絶縁塗料の層、NTCチップと包装ゴムが含まれています。熱抵抗の2つのリードは互いに絶縁し、絶縁塗料によって互いに平行な構造で包まれています。それぞれのリードは鉄ニッケル銅合金で作られています。ニッケル銅合金の熱伝導率は0.22 W/cm.degで、銅糸の熱伝導率よりずっと小さいので、熱抵抗の熱容量を小さくします。絶縁塗料はポリエステル塗料、アルデヒド塗料、ポリウレタン漆、エポキシ漆、ポリイミド漆またはポリアミドアミド塗料。


この新型のマイクロNTCサーミスタはリードの強度を増大させることができ、リードの半田離脱やリードが根元から折れるなどの現象を克服し、このマイクロNTCサーミスタの寿命を延長しました。また,熱伝導率が小さいマンガンニッケル銅合金をリードに採用し,サーミスタの熱応答速度を銅ワイヤリードより2倍以上高速にした。


広東愛晟電子科技有限公司が生産したNTCサーミスタは高精度、高感度、良好な耐熱サイクルなどの特徴があります。
