コンデンサは配線における役割
2019/07/04 11:07:01

コンデンサは蓄電エネルギーと供給容量が主な特徴の電子素子であり、直流を通さずに交流をスムーズに行う性質を持っています。電子回路では次のような役割を果たします。


コンデンサ最も基本的な役割は充電、放電です。コンデンサを充電(電荷と電気エネルギーを蓄積する)する過程を充電といい、充電後コンデンサの2極板の間に電界があり、充電中に電源から得られた電気エネルギーをコンデンサに貯蔵する。充電後のコンデンサに電荷(電荷と電気エネルギーを放出する)を失う過程を放電といいます。直流回路では、コンデンサは遮断に相当します。コンデンサーは電荷を貯蔵できる素子であり、最も一般的な電子部品の一つでもある。

1)バイパスとデカップリング

バイパスコンデンサーは高周波電流と低周波電流が混在する交流電流の中の高周波成分をバイパスして濾過できるコンデンサーで、「バイパスコンデンサー」と呼ばれています。同じ回路では、バイパス容量は、入力信号中の高周波ノイズをフィルタ対象として前段に携帯された高周波ノイズをフィルタリングし、デカプリング容量は出力信号の干渉をフィルタ対象としている


レンコンに行って、またレンコンを解きます。回路から言えば、常に駆動のソースと駆動される負荷とに区別される。負荷容量が大きい場合、駆動回路は容量を充電し、放電しなければ信号のジャンプができません。上昇エッジが急な時、電流が大きいので、駆動電流は大きな電源電流を吸収します。電気回路の中のインダクタンス、抵抗(特にチップパイプの脚におけるインダクタンスによって、反発が発生します)。これはいわゆる「結合」です。


バイパスコンデンサーとレンコンコンデンサーを組み合わせると分かりやすいです。バイパスコンデンサーは実際にレンコンに行くのですが、バイパスコンデンサーは高周波バイパスという意味で、高周波のスイッチングノイズを高めて、低インピーダンスの漏洩防止経路を高めます。高周波バイパス容量は一般的に小さいので、共振周波数に応じて0.1μF、0.01μFなどを取るが、デカップリング容量の容量は一般的に大きく、おそらく10μF以上であり、回路内の分布パラメータ、および駆動電流の変化の大きさによって決まる。バイパスは入力信号中の干渉をフィルタ対象とし、デポは出力信号の干渉をフィルタ対象とし、干渉信号が電源に戻るのを防ぐ。これは彼らの本質的な違いであるべきです。


2フィルタリング

理論的には、容量が大きいほどインピーダンスが小さくなり、通過の頻度が高くなるという。しかし、実際には1μFを超える容量は電解容量が多く、インダクタンス成分が大きいため、周波数が高く、逆にインピーダンスが高くなります。大容量の電解コンデンサーが並列に接続されているのを見ることがあります。この時大容量は低周波に通じ、小容量は高周波に通じます。容量の役割は高抵抗が低く、高周波が通じて低周波を阻止することです。容量が大きいほど低周波が通りやすいです。具体的にはフィルタリングに用い、大容量(1000μF)は低周波数をフィルタリングし、小容量(20 pF)は高周波をフィルタリングする。フィルタリングは充電、放電の過程です。


(3エネルギーを蓄える


エネルギー貯蔵型コンデンサーは整流器で電荷を収集し、蓄えたエネルギーを変換器のリード線で電源の出力端子に転送する。電圧定格値は40~450 VDC、容量値は220~150,000μFの間のアルミ電解コンデンサが一般的です。電源要件によっては、装置は直列、並列またはその組合せの形をとることがあります。電力レベルが10 KWを超える電源については、通常、大きなタンク型螺旋端子コンデンサを採用します。

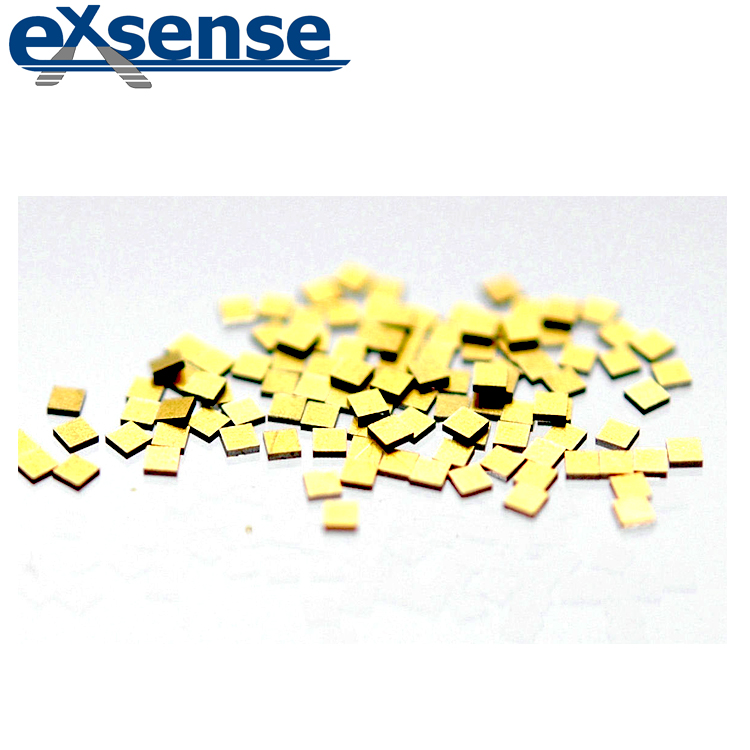

共振:LC共振回路に使用するキャパシタを共振容量と呼び、LC並列と直列共振回路にはこのような容量回路が必要で、チップ容量は良い共振周波数特性を持っています。

容量は最も一般的な電子部品の一つであり、異なる回路で異なる役割を示している。
