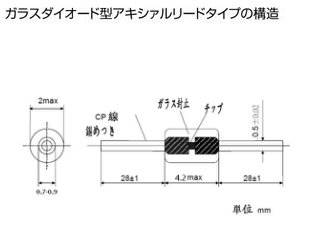

NTCサーミスタ単品の代表例として、DHD(Duble Heat-sink Diode)と同一形状のガラスダイオード型アキシァルリードタイプ(GT-Aシリーズ)があります。下のモデルに示すように、極小NTCサーミスタ素体の両面に形成した電極とジュメット部を電気的に接続し、全体をガラス管で溶着した信頼性の高い封止構造です。

NTCサーミスタは、組成や焼成条件のごくわずかなズレなどにより比抵抗値が微妙に変化します。そのため、ガラス管に封止するサーミスタ素体の形状寸法(厚み0.15〜0.25mm/1辺の長さ0.3〜0.5mm)を高精度に調整し、規定温度における所定の抵抗値を実現しています。このガラスダイオード型NTCサーミスタを用いたAssy製品の代表例として、高度な耐環境性を要求される用途に最適なリード線付きケースタイプ(GT-Aシリーズ)を紹介します。
