SMDチップNTCサーミスタとサーマルヘッド

現在、サーマルプリンターは各業界に広く使われています。その核心部品サーマルヘッドの価値は大体プリンター本体の三分の一です。そのため、サーマルヘッドの正常な動作を保護するためには、

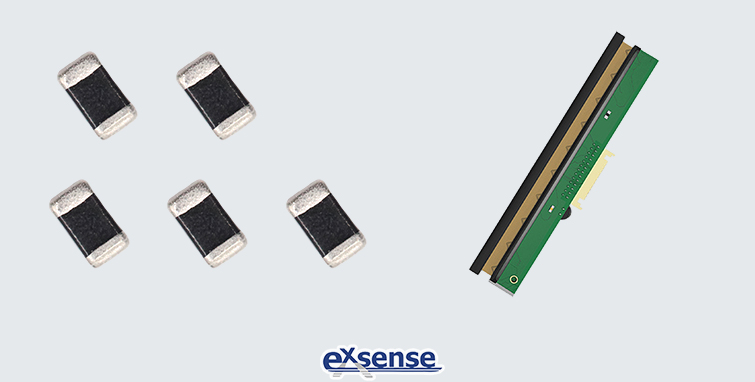

SMDチップNTCサーミスタを用いて温度監視と温度制御を行う必要がある。SMDチップNTCサーミスタは体積が小さく、リードなしで、溶接性と耐熱衝撃性が良好で、高密度の表面実装に適しています。

このため、SMDチップNTCサーミスタはサーマルヘッドに不可欠な役割を果たし、サーマルヘッドの正常な動作を効果的にサポートすることができる。

サーマルプリンターの作業中に、サーマルヘッドの温度が高すぎると、破損が加速されます。サーマルヘッドの寿命を延長するためには、サーマルヘッドの動作速度を低下させ、給紙速度を同期させる

必要があり、両者の間制御がうまくいかないと紙詰まりを引き起こしやすくなり、修理率が高くなる。上記の問題を解決するために、広東愛晟電子科技有限公司は熱い敏感な印刷ヘッドと制御回路を紹介

しています。感熱的な印刷ヘッドの温度変化を追跡することによって、給紙速度をリアルタイムに制御して、感熱的な印刷ヘッドの寿命を延ばすと同時に、カードの紙率を著しく減らすことができます。

このサーマルヘッドはSMDパッチNTCサーミスタ、4つの抵抗、タイミング集積回路555、Nチャネル、および2つの容量を含んでいる。SMDパッチNTCサーミスタの上端は+12 V直流電源に接続され、

下端は第一抵抗の下端、第二抵抗の上端及びタイミング集積回路555の第七ピンに接続される。時ベース集積回路555の第2のピンは、第2の抵抗の下端、第2の容量の上端、適時にベース集積回路555

の第8のピンに接続される。時ベース集積回路555の第3端子は、第3抵抗下端およびNチャネルの制御ゲートに接続される。時ベース集積回路555の第4ピン+12 V直流電源。時ベース集積回路555の第5ピンは

第1容量の上端に接続される。第三抵抗の上端は+12 V直流電源を接続します。N溝道のドレインは直流モータのマイナス電極に接続し、N溝道のソースは第四抵抗の上端に接続する。第一静電容量は下端接地、

第二静電容量は下端接地となります。

広東愛晟電子科技有限公司は先進的な半導体システムを採用して、自主的な知的財産権を結び付けて、SMDチップNTCサーミスタの高い信頼できる定量化製造を実現しました。
