NTCサーミスタは光モジュール回路トラッキングエラーを改善する-2によると、次のようになります。

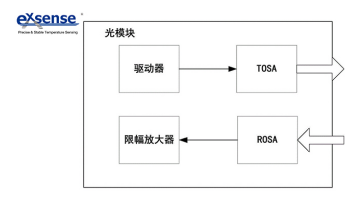

図の光モジュールは、送信チャネルの発光部ＴＯＳＡと、ＴＯＳＡ内のレーザを駆動するドライバと、受信チャネルに順次接続された受光部ＲＯＳＡとリミティングアンプとを備えている。 図１を参照すると、ドライバはレーザドライバチップを含み、レーザドライバチップはＴＯＳＡ内のレーザに接続され、レーザドライバチップは光パワーの第１の電力に接続され、光パワーの第１の抵抗はNTCサーミスタＲＮＴＣである。 サーミスタＲＮＴＣは、常温２５度で５０ＫΩ、高温９０度で８ＫΩの抵抗を有し、温度が上昇するにつれて徐々に抵抗が減少する。

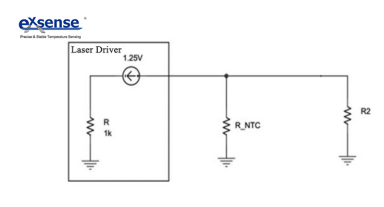

NTCサーミスタＲＮＴＣは、レーザドライバチップの周辺回路に搭載されている。 一般的なレーザドライバチップの場合、周辺回路が存在する必要があり、抵抗Ｒはレーザドライバチップの内部抵抗であり、レーザドライバチップの内部構造によって決まる。 回路はさらに光パワー第２抵抗器Ｒ２を含み、光パワー第２抵抗器Ｒ２と光パワー第１抵抗器ＲＮＴＣは並列に接続されてレーザ駆動チップの周辺光パワー抵抗器Ｒを形成し、ここでＲ、ＲＮＴＣおよびＲ２は以下の関係を満たす。

抵抗器Ｒ２と抵抗器ＲＮＴＣは一緒になってレーザドライバチップの周辺光パワー抵抗器Ｒを構成し、レーザに付加されるレーザドライバチップ出力のバイアス電流ＩＢＩＡＳと抵抗器Ｒとの間の関係は次の通りである。

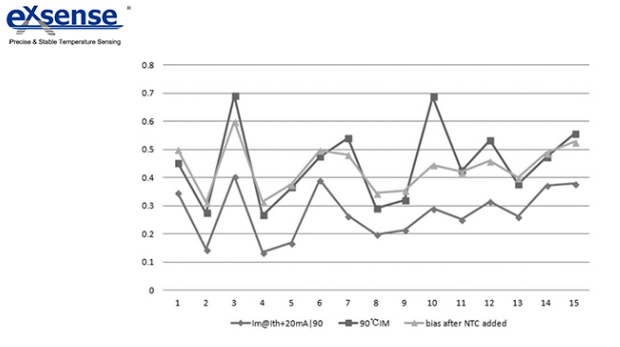

ここで選択されたNTCサーミスタは温度が上昇するにつれて抵抗が減少し、高温では、レーザドライバチップのバイアス電流Ｉ BIASが増加し、レーザ出力光パワー値が適切に増加する。
