NTCサーミスタは光モジュール回路トラッキングエラーを改善する-2
2019/04/09 02:04:15

NTCサーミスタが光モジュールのトラッキングエラーを改善ので、この方法は主に光モジュールTEのトラッキングエラーを改善するために使用され、レーザのドライバチップはNTC型サーミスタに接続されている。NTCタイプのサーミスタを選択すると、温度が上昇するにつれて抵抗が減少します。高温では、レーザドライバチップによって出力されるレーザバイアス電流が増大し、それによって、不十分なTEおよび低減された光パワーのために、光モジュールの出力光パワーが増大する。したがって、TE不良による光パワーの低下した光モジュールの出力光パワーは改善され、通常の光パワー範囲に回復され、それによってTOSAまたはBOSAデバイスの無駄を回避し、製造コストを節約する。

上記を達成するために、この方法によって採用される技術方案は以下の通りで。

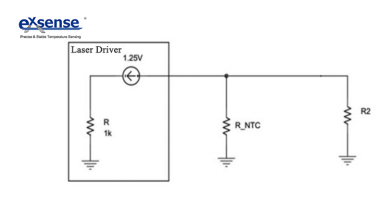

レーザ駆動チップと、レーザに接続されたレーザ駆動チップと、光パワー第1抵抗器を接続したレーザ駆動チップとを含む、光モジュールのトラッキングエラーを改善するための回路。光パワー第1抵抗器はNTCサーミスタRNTCである。 サーミスタRNTCは、常温25度で50KΩ、高温90度で8KΩの抵抗を有し、温度が上昇するにつれて徐々に抵抗が減少する。NTCサーミスタRNTCは、レーザドライバチップの周辺回路に搭載されている。光パワー第2抵抗器R2、光パワー第2抵抗器R2および光パワー第1抵抗器RNTCは並列に接続されてレーザ駆動チップの周辺光パワー抵抗器Rを形成し、ここで、R、RNTCおよびR2は以下の関係を満たす。


この方法の光モジュールは、送信チャネルの発光構成要素TOSAと、TOSA内のレーザを駆動するためのドライバと、受信チャネルに順次接続されている受光構成要素ROSAおよび制限増幅器とを備える。ドライバはレーザ駆動チップを含み、レーザ駆動チップはTOSA内のレーザに接続され、レーザ駆動チップは光パワーの第1の抵抗器に接続され、光パワーの第1の抵抗器はNTCサーミスタRNTCである。
