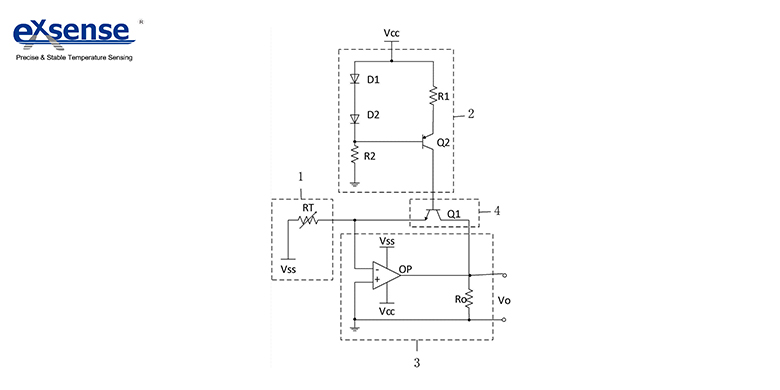

三極管の出力特性に基づくNTCサーミスタ線形補償回路は、良好な線形化補償効果を達成し、製造コストを削減し、そして回路をより敏感にすることができる。 NTCサーミスタ線形補償回路は、次のとおりです。

検知モジュール１は、外部温度をリアルタイムで検出し、検出した温度信号を電流信号に変換するように構成されている。

定電流モジュール２は、第２のＰＮＰトランジスタＱ２のコレクタ電流Ｉを制御および調整するように構成され、それによって第１のＮＰＮトランジスタＱ１のコレクタ電流Ｉの制御を実行する。

増幅モジュール３は、フィードバックを提供し、補償モジュール４の補償をNTCサーミスタＲに適用し、そしてNTCサーミスタＲの両端間の電圧が確実に一定であるように一定の電圧を提供するように構成される。

補償モジュール４は、第１のＮＰＮトランジスタＱ１の出力特性曲線の非線形性を利用してＮＴＣサーミスタＲの非線形性を相殺するように構成され、それによって線形化関数を実現する。

インターフェースモジュール５は、２つのＶインターフェース、Ｖ出力インターフェースおよびＧＮＧインターフェースを含み、２つのＶインターフェースはサーミスタ線形補償回路全体に対する供給電圧を提供し、Ｖ出力インターフェースおよびＧＮＤインターフェースは外部回路に対する出力ポートを提供する。

三極管出力特性に基づくNTCサーミスタ線形補償回路の方法は、以下の特徴を有する。

三極管の出力特性に基づくサーミスタ線形補償回路の方法によって製造された回路は非常に良好な線形化効果を有する。関連するシミュレーションおよび実験を通して、-25℃〜+ 125℃の温度範囲で非常に良好な線形化補償効果が達成され得ることが示される。

三極管の出力特性に基づくサーミスタ線形補償回路を用いた方法で製造された回路は非常に簡単な回路構造を有する。非線形から線形への直接変換はシングルチップマイクロコンピュータなしで実現できるので、回路構造は非常に簡単である。

三極管の出力特性に基づいたサーミスタ線形補償回路の方法で製造された回路は、回路変換感度が高い。それは完全にアナログ部品に基づいているので、面倒なアナログ数の変換の必要がなく、多くのデータ処理と線形フィッティングを避け、回路の感度は非常に高いです。

三極管出力特性に基づくサーミスタ線形補償回路を用いた方法により製造された回路であって、量産に有利な回路。この方法は、NTCサーミスタ検出回路の製造コストおよび保守コストを大幅に削減することができ、したがって大量生産に非常に有利である。
