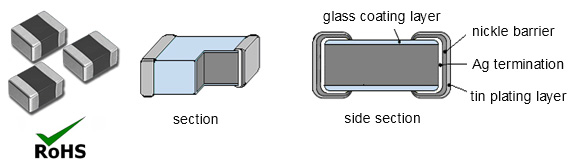

1、チップをガラス封止して、耐湿性に優れて、信頼性も安定性もあります。
2、高信頼性のセラミックタブレットの結構で、超小型で、表面実装型サーミスタであり。
3、幅広い使用温度範囲：-40℃～125℃。
1、温度補償型ＴＣＸО、ＬＣＤ温度補償回路用
2、二次電池、充電器、ＣＰＵ温度検知用
3、ＩＣと半導体部品の過熱防止
4、プリンタニードルの温度補償
5、電話交換機
6、ＤＣ/ＡＣトランス、ＨＩＣの過熱防止
|

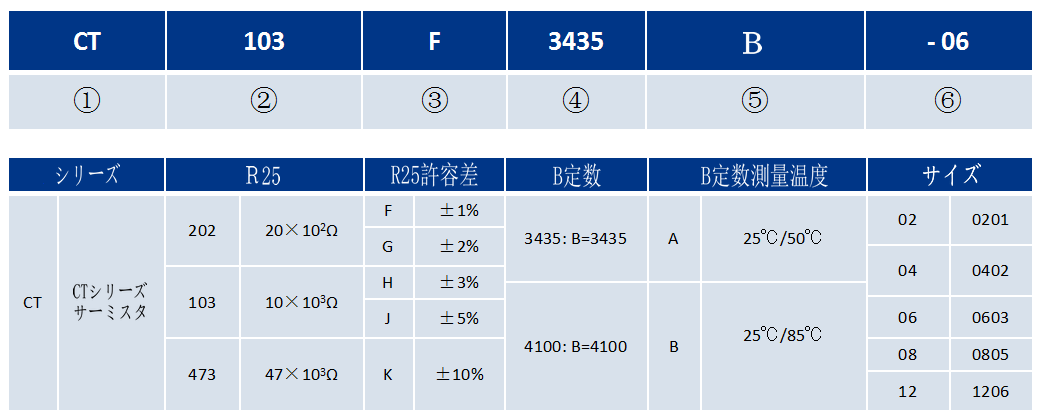

品名 |
Ｒ25 25℃(KΩ) |
B定数 (K) |
定格電力 （mW） |
熱放散定数(δ) (mW/℃) |
熱時定数 (S) |
|
CT101□2700A-□ |
0.1 |
2700 |
0402： 100 mW
0603： 200 mW
0805： 300 mW
1206： 350 mW |
0402： 1 mW℃
0603： 2 mW℃
0805： 3 mW℃
1206： 3.5 mW℃ |
0402： 3 S
0603： 3 S
0805： 5 S
1206： 5 S |
|
CT221□2900A-□ |
0.22 |
2900 |
|||
|
CT331□3000A-□ |
0.33 |
3000 |
|||
|
CT471□3100A-□ |
0.47 |
3100 |
|||
|
CT681□3150A-□ |
0.68 |
3150 |
|||
|
CT102□3200A-□ |
1.0 |
3200 |
|||
|
CT222□3250A-□ |
2.2 |
3250 |
|||
|
CT332□3300A-□ |
3.3 |
3300 |
|||
|
CT472□3350A-□ |
4.7 |
3350 |
|||
|
CT682□3400A-□ |
6.8 |
3400 |
|||
|
CT103□3435A-□ |
10 |
3435 |
|||
|
CT103□3950A-□ |
10 |
3950 |
|||
|
CT153□3500A-□ |
15 |
3500 |
|||
|
CT223□3600A-□ |
22 |
3600 |
|||
|
CT333□3800A-□ |
33 |
3800 |
|||
|
CT473□3900A-□ |
47 |
3900 |
|||
|
CT683□3950A-□ |
68 |
3950 |
|||
|
CT104□4100A-□ |
100 |
4100 |
|||
|
CT224□4200A-□ |
220 |
4200 |
|||
|
CT334□4300A-□ |
330 |
4300 |
|||
|
CT474□4500A-□ |
470 |
4500 |
|||
|
CT564□4500A-□ |
560 |
4500 |
|

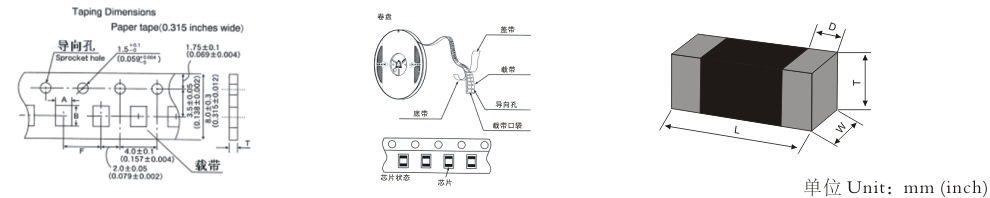

番号 |
L |
W |
T |
D |
|
0402 |
1.0±0.15 (0.040±0.006) |
0.5±0.15 (0.045±0.004) |
0.5±0.15 (0.020±0.006) |
0.25±0.10 (0.010±0.004) |
|
0603 |
1.6±0.2 (0.063±0.008) |
0.8±0.2 (0.031±0.008) |
0.6±0.2 (0.024±0.008) |
0.3±0.2 (0.01±0.008) |
|
0805 |
2.0±0.2 (0.079±0.008) |
1.2±0.2 (0.047±0.008) |
0.6±0.2 (0.024±0.008) |
0.5±0.3 (0.020±0.012) |
|
1206 |
3.2±0.2 (0.126±0.008) |
1.6±0.2 (0.063±0.008) |
0.9±0.2 (0.035±0.008) |
0.5±0.3 (0.020±0.012) |
